Fig8 Optični kabel
Značilnosti delovanja izdelka
● Nizke izgube pri prenosu optičnih vlaken in nizka disperzija.
● Razumna zasnova in natančen nadzor presežne dolžine optičnega vlakna v ohlapni cevi in način kabliranja omogočata, da ima optični kabel odlično mehansko in okoljsko učinkovitost.
● Optični kabel ima kompaktno strukturo in ima strukturo zvijanja plasti SZ, ki zagotavlja, da optično vlakno ni izpostavljeno obremenitvam v težkih okoljih.
● Zunanja stran ojačitve in notranja stran jedra kabla sta napolnjeni s kabelsko pasto, ki blokira vodo, da se zagotovi odpornost proti vlagi in učinek blokiranja vode optičnega kabla.
● Jekleni pas vzdolžno ovija jedro kabla, da je optični kabel bolj odporen proti vlagi in neprebojnim udarcem.
● Jekleni prameni se uporabljajo kot samonosilni deli za izredno visoko natezno trdnost.
Slika 8 Opis izdelkov optičnega kabla
Slika 8 Standard kabla
Kabel GYTC8A je v skladu s standardom YD/T 1155-2001 in IEC 60794-1.
Optične značilnosti
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
Slabljenje (+20 stopnja) |
@850nm |
Manjši ali enak 3.0 dB/km |
Manjši ali enak 3.0 dB/km |
||
|
@1300nm |
Manjši ali enak 1.0 dB/km |
Manjši ali enak 1.0 dB/km |
|||
|
@1310nm |
Manjše ali enako 0,36 dB/km |
Manjše ali enako 0,40 dB/km |
|||
|
@1550nm |
Manjše ali enako 0,22 dB/km |
Manjše ali enako 0,23dB/km |
|||
|
Pasovna širina (razred A) |
@850nm |
Večji ali enak 500 MHz·km |
Večji ali enak 200 MHz·km |
||
|
@1300nm |
Večji ali enak 1000 MHz·km |
Večji ali enak 600 MHz·km |
|||
|
Numerična apertura |
{{0}}.200±0,015NA |
{{0}}.275±0,015NA |
|||
|
Valovna dolžina izklopa kabla |
Manjši ali enak 1260 nm |
Manjši ali enak 1480 nm |
|||
Tehnični parametri
|
Vrsta kabla |
Število vlaken |
Cevi |
Polnila |
Premer kabla mm |
Teža kabla kg/km |
Natezna trdnost Dolgo/kratko Izraz N |
Odpornost na udarce Dolgo/kratkoročno N/100 mm |
Polmer upogiba Statično/dinamično mm |
|
GYTC8A-2~6 |
2~6 |
1 |
4 |
9.5×18.3 |
218 |
600/1500 |
300/1000 |
10D/20D |
|
GYTC8A-8~12 |
8~12 |
2 |
3 |
9.5×18.3 |
218 |
600/1500 |
300/1000 |
10D/20D |
|
GYTC8A-14~18 |
14~18 |
3 |
2 |
9.5×18.3 |
218 |
600/1500 |
300/1000 |
10D/20D |
|
GYTC8A -20~24 |
20~24 |
4 |
1 |
9.5×18.3 |
218 |
600/1500 |
300/1000 |
10D/20D |
|
GYTC8A-26~30 |
26~30 |
5 |
0 |
9.5×18.3 |
218 |
600/1500 |
300/1000 |
10D/20D |
Temperatura shranjevanja/delovanja: -40 stopinj do + 70 stopinj

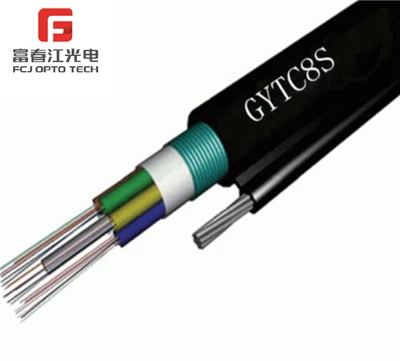

Slika 8 Struktura kabla:
Optični kabel na sliki 8 je samonosni zunanji optični kabel za komunikacijo v obliki 8-, napolnjen s sredinsko cevjo, prekrit z jekleno-polietilensko vezjo.
Lastnosti:
● Celotna struktura za blokiranje vode, ki zagotavlja dobro delovanje za blokiranje vode.
● V ohlapno cev je napolnjena posebna mast, ki zagotavlja kritično zaščito optičnega vlakna.
● Samonosna konstrukcija v obliki 8- ima visoko natezno trdnost, jo je enostavno položiti nad glavo in ima nizke stroške namestitve.
● Jekleno-plastični kompozitni pasni oklep poveča natezno trdnost in bočno tlačno trdnost optičnega kabla.
● Zaradi polietilenskega ovoja ima optični kabel dobro UV odpornost.
● Življenjska doba izdelka več kot 30 let.
