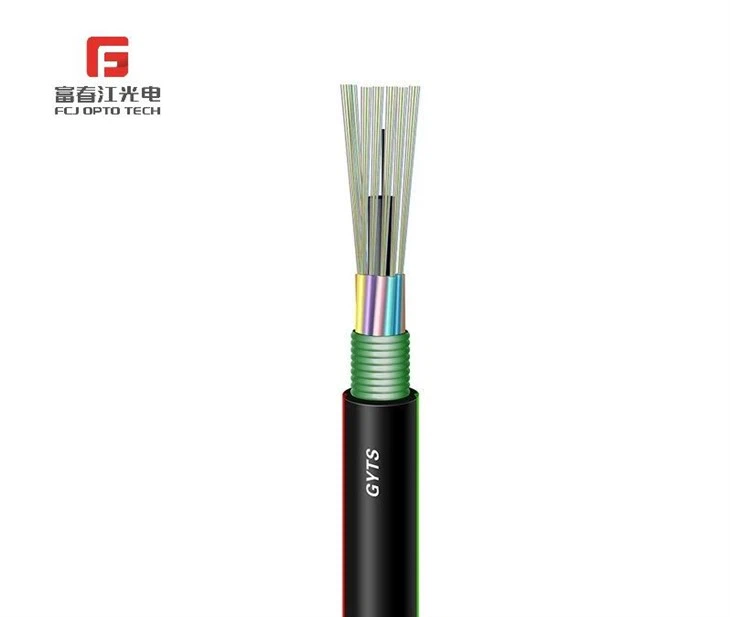

12-žilni optični kabel LSZH s plaščem GYTS
Opis
Vlakna, 250 μm, so nameščena v ohlapni cevi iz plastike z visokim modulom. Cevi so napolnjene z vodoodpornim polnilom. Jeklena žica, včasih obložena s polietilenom (PE) za kable z velikim številom vlaken, se nahaja v središču jedra kot kovinski močni člen. Cevi (in polnila) so navite okoli trdnostnega elementa v kompaktno in okroglo kabelsko jedro. PSP se vzdolžno nanese preko jedra kabla, ki je napolnjen s polnilom za zaščito pred vdorom vode. Kabel je opremljen s PE plaščem.
Značilnosti
· Dobra mehanska in temperaturna zmogljivost
· Visoko trdna looes cev, ki je odporna na hidrolizo
· Posebna masa za polnilo cevi zagotavlja kritično zaščito vlaken
· Posebno zasnovana kompaktna struktura dobro preprečuje krčenje ohlapnih cevi
· Odpornost na udarce in prožnost
· PE plašč ščiti kabel pred ultravijoličnim sevanjem
· Za zagotovitev vodotesnosti kabla se izvedejo naslednji ukrepi:
- Jeklena žica, ki se uporablja kot osrednji trdnostni element
- Ohlapna masa za polnjenje cevi
- 100% polnjenja jedra kabla
- PSP izboljša odpornost na vlago
Standardi
Kabel GYTS je v skladu s standardom YD/T 901-2001in IEC 60794-1.
Optične značilnosti
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Slabljenje (+20 stopnja) |
@850nm |
|
|
Manjši ali enak 3.0 dB/km |
Manjši ali enak 3.0 dB/km |
|
@1300nm |
|
|
Manjši ali enak 1.0 dB/km |
Manjši ali enak 1.0 dB/km |
|
|
@1310nm |
Manjše ali enako 0,36 dB/km |
Manjše ali enako 0,40 dB/km |
|
|
|
|
@1550nm |
Manjše ali enako 0,22 dB/km |
Manjše ali enako 0,23dB/km |
|
|
|
|
Pasovna širina (razred A) |
@850nm |
|
|
Večji ali enak 500 MHz·km |
Večji ali enak 200 MHz·km |
|
@1300nm |
|
|
Večji ali enak 1000 MHz·km |
Večji ali enak 600 MHz·km |
|
|
Numerična apertura |
|
|
{{0}}.200±0,015NA |
{{0}}.275±0,015NA |
|
|
Valovna dolžina izklopa kabla |
Manjši ali enak 1260 nm |
Manjši ali enak 1480 nm |
|
|
|
Tehnični parametri
|
Vrsta kabla |
Število vlaken |
Cevi |
Polnila |
Premer kabla Mm |
Teža kabla kg/km |
Natezna trdnost Dolgo/kratkoročno N |
Odpornost na udarce Dolgo/kratkoročno N/100 mm |
Polmer upogiba
Statično/dinamično Mm |
|
GYTS-2~6 |
2~6 |
1 |
4 |
10.2 |
116 |
600/1500 |
300/1000 |
10D/20D |
|
GYTS-8~12 |
8~12 |
2 |
3 |
10.2 |
116 |
600/1500 |
300/1000 |
10D/20D |
|
GYTS-14~18 |
14~18 |
3 |
2 |
10.2 |
116 |
600/1500 |
300/1000 |
10D/20D |
|
GYTS-20~24 |
20~24 |
4 |
1 |
10.2 |
116 |
600/1500 |
300/1000 |
10D/20D |
|
GYTS-26~30 |
26~30 |
5 |
0 |
10.2 |
116 |
600/1500 |
300/1000 |
10D/20D |
|
GYTS-32~36 |
32~36 |
6 |
0 |
10.6 |
129 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-38~48 |
38~48 |
4 |
1 |
11.2 |
141 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-50~60 |
50~60 |
5 |
0 |
11.2 |
141 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-62~72 |
62~72 |
6 |
0 |
12.0 |
159 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-74~84 |
74~84 |
7 |
1 |
13.6 |
209 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-86~96 |
86~96 |
8 |
0 |
13.6 |
209 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-98~108 |
98~108 |
9 |
1 |
15.4 |
232 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-110~120 |
110~120 |
10 |
0 |
15.4 |
232 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-122~132 |
122~132 |
11 |
1 |
17.2 |
280 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTS-134~144 |
134~144 |
12 |
0 |
17.2 |
280 |
1000/3000 |
300/1000 |
10D/20D |
Temperatura shranjevanja/delovanja: -40 stopinj do + 70 stopinj
